Schmidt Technology complète sa gamme ServoPress avec un nouveau modèle de presse de 200 N. Baptisée SP 602, elle est destinée aux opérations d'assemblage nécessitant des niveaux de précision et de répétabilité particulièrement élevés.

Avec sa gamme de presses électriques ServoPress, Schmidt Technology propose des solutions adaptées au besoin d'assemblage précis de composants individuels. Pilotées au travers des commandes PressControl, elles répondent aux exigences les plus complexes, en tant que postes de travail individuels ou dans les lignes de production automatisées.

La presse SP 602, qui développe un effort maximum de 300 N, est particulièrement destinée aux applications demandant un faible effort avec une haute précision. C'est le cas notamment dans le montage de sondes, d'implants, de stimulateurs cardiaques, et de pompes pour l’apnée.

Ce nouveau modèle se distingue par une construction totalement innovante, avec :

• une tête de presse intégrée au bâti en acier rectifié (rigidité élevée),
• un coulisseau guidé sur toute la course (pas de flexion, même à course maximale),
• une mesure directe et absolue de la position du coulisseau et de la tête (brevetée),
• un capteur d’effort intégré dans l’embase, protégé contre les surcharges et insensible aux forces latérales, au poids de l’outil supérieur, ainsi qu'aux influences thermiques dues au moteur et aux frottements mécaniques,
• une table X-Y dans le pied du bâti avec réglage fin de l’alignement (<1/100 mm).

Table coulissante XY avec réglage fin (<1/100 mm) pour optimiser l’alignement (Source : Schmidt Technology).

Il en découle des niveaux de précision et de répétabilité, en force comme en course, jamais atteints jusque-là, selon le fabricant allemand :

• une répétabilité en force de 0,4 N,
• une répétabilité en course de ±1 µm,
• une résolution en force de 0,1 N,
• une résolution en course de 0,1 µm,
• une force en permanence de 200 N,
• une course maxi de 75 mm,
• une vitesse maxi de 150 mm/s,
• un poids de 38 kg pour la version avec commande bimanuelle.

Cette nouvelle presse est pilotée par la commande PressControl 700 sur des postes de travail individuels. Au travers d’une interface conviviale et intuitive, les opérations de pressage sont surveillées en temps réel et les données de process sauvegardées.

Plusieurs systèmes de sécurité certifiés CE peuvent équiper la ServoPress SP 602 :

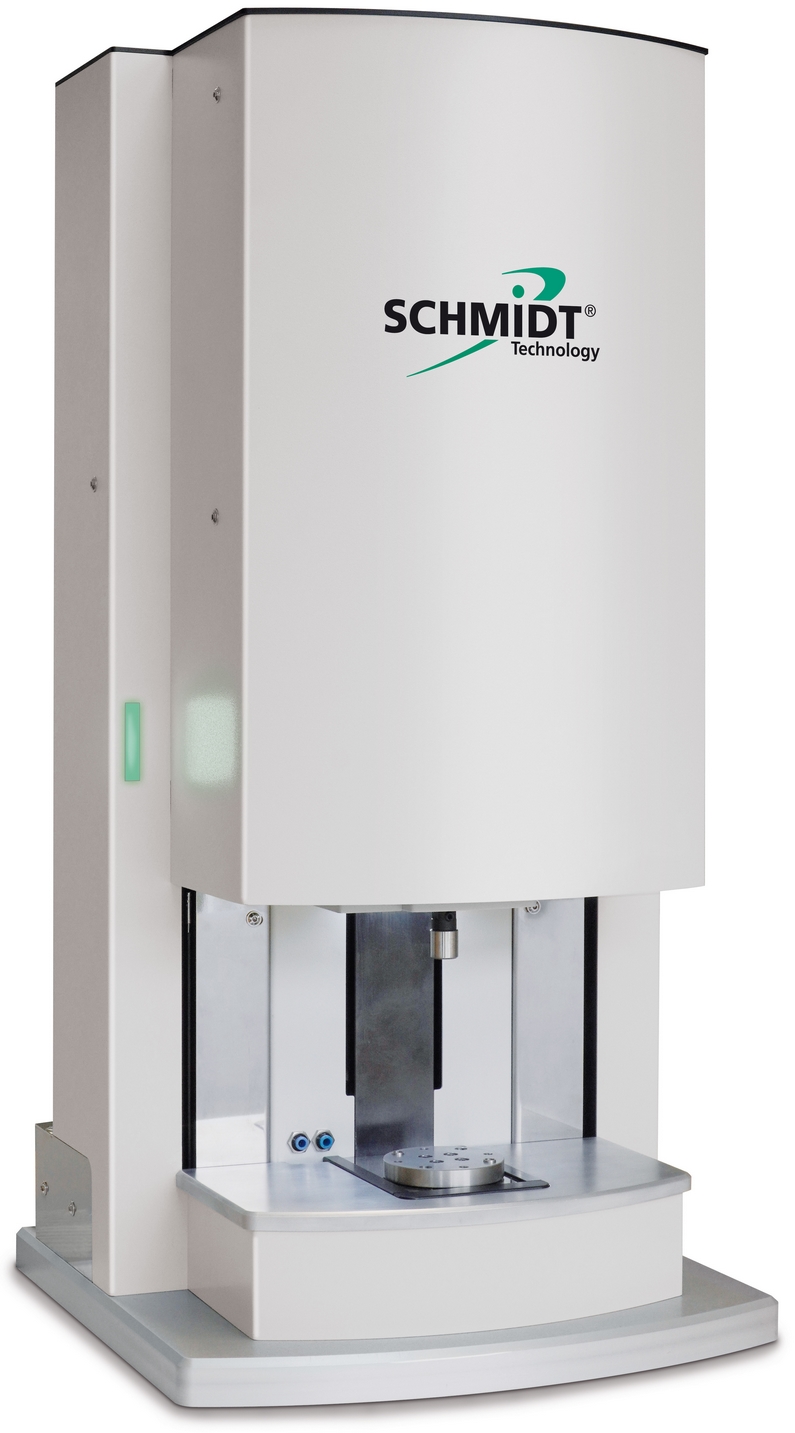

• un capot de protection SmartGuard particulièrement adapté aux utilisations en salle blanche,
• une cartérisation avec barrières immatérielles,
• une commande de sécurité bimanuelle,
• d'autres fonctionnalités sur demande.

www.schmidttechnology.fr
