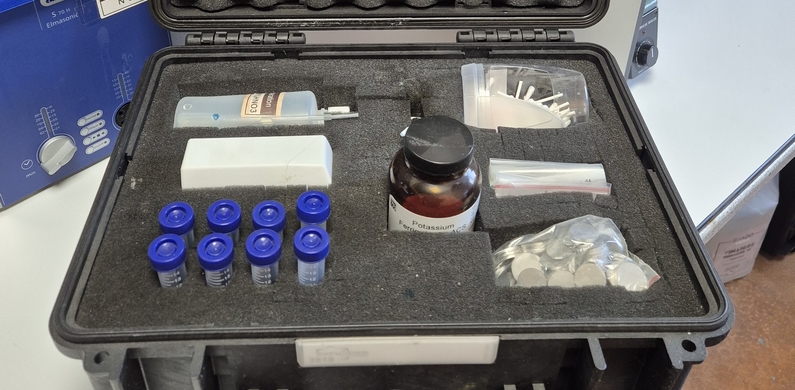

La passivation des implants chirurgicaux métalliques est un procédé critique car elle contribue sensiblement à leur biocompatibilité, un critère essentiel pour la sécurité des patients. Pour qualifier ce procédé, AMF pratique notamment le test au ferroxyle, décrit dans l'ASTM A967. Il a d'ailleurs construit et propose son propre kit de test.

Philippe Marx (Source : AMF)

Par Philippe Marx, gérant de la société AMF

Les aciers inoxydables doivent leur résistance à la corrosion à une fine couche d'oxydes de chrome qui se forme naturellement à leur surface. Cette couche passive, d'une épaisseur de l'ordre de quelques nanomètres, constitue une barrière protectrice entre le métal et son environnement, à savoir les tissus humains dans le cas des implants. Cependant, il arrive souvent que les opérations d'usinage, de soudage, de polissage ou une simple manipulation contaminent la surface de l'inox avec des particules de fer libre, des résidus d'outillage ou des inclusions métalliques étrangères. Autant de contaminants qui fragilisent la couche passive et ouvrent la porte à la corrosion.

La passivation est un traitement chimique qui vise à restaurer et renforcer cette couche protectrice. Le procédé consiste à immerger les pièces dans une solution acide pendant une durée et à une température contrôlées. L'acide, généralement nitrique ou citrique, dissout le fer libre et les contaminants de surface de manière sélective, sans attaquer la matrice chrome-nickel de l'alliage.

Le chrome, ainsi enrichi en proportion relative à la surface, réagit ensuite avec l'oxygène ambiant pour reconstituer une couche d'oxyde dense, homogène et adhérente. Il en résulte une surface métallique dont la résistance à la corrosion est très largement supérieure à celle du métal brut d'usinage.

Un procédé essentiel pour la biocompatibilité des implants

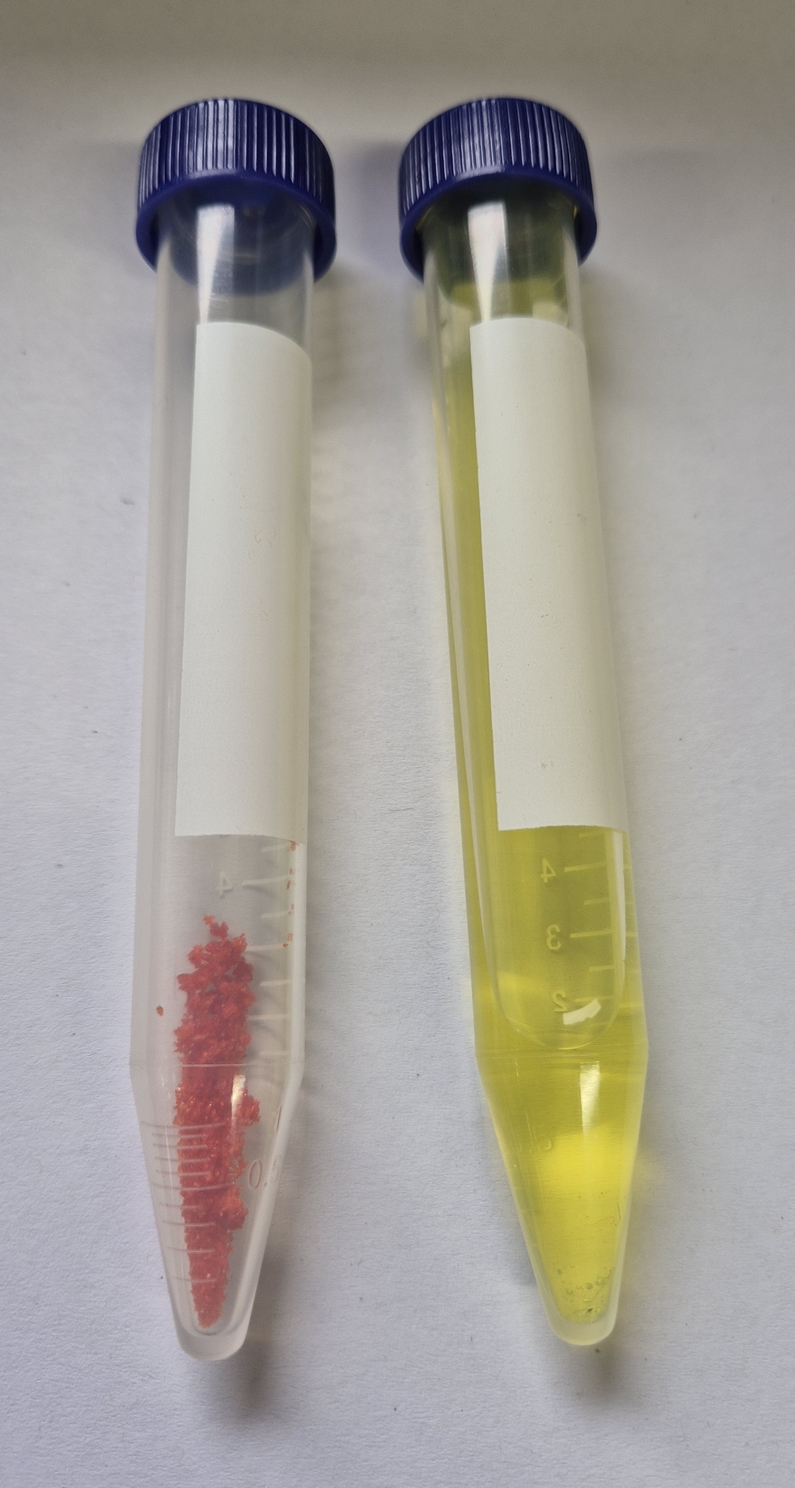

Préparation de la solution de ferricyanure de potassium et d'acide nitrique (Source : AMF)

La passivation est d'une importance capitale dans le contexte des implants chirurgicaux. Qu'il s'agisse d'une prothèse orthopédique, d'une pièce de fixation osseuse ou d'un dispositif cardiovasculaire, ces implants sont destinés à séjourner dans un milieu biologique agressif. Les fluides corporels, riches en chlorures et en protéines, constituent un électrolyte particulièrement corrosif. Une surface métallique insuffisamment passivée est ainsi susceptible de libérer des ions métalliques dans les tissus environnants, provoquant des réactions inflammatoires locales, des phénomènes de métalloses, voire des réponses toxiques systémiques.

La passivation favorise donc grandement la biocompatibilité de l'implant en minimisant la libération ionique et en assurant la stabilité chimique de la surface sur le long terme. Elle contribue aussi à réduire le risque de corrosion par piqûres ou de corrosion caverneuse, deux modes de dégradation que l'on rencontre généralement dans les environnements confinés que représentent les interfaces implant-tissu.

Dès lors, on comprend que la maitrise du procédé de passivation est un prérequis indispensable à la sécurité et à la longévité de tout implant métallique.

Un procédé "spécial" au sens de l'ISO 13485

En l'absence de fer libre, la solution reste jaune (à gauche). La présence de fer libre la fait virer au bleu (à droite) en quelques minutes, indiquant une passivation insuffisante (Source : AMF).

Dans la terminologie des systèmes qualité, notamment dans celle de la norme ISO 13485 dédiée au secteur des dispositifs médicaux, un procédé est qualifié de spécial si le résultat ne peut être entièrement vérifié par un contrôle ou un essai réalisé sur le produit fini. Autrement dit, quand il est impossible de confirmer la conformité du résultat par une simple inspection a posteriori, sans détruire ou altérer le produit.

La passivation répond pleinement à cette définition. L'épaisseur et la composition de la couche passive ne peuvent effectivement pas être mesurées de manière non destructive sur chaque pièce de production. Les méthodes d'analyse de surface telles que la spectroscopie XPS ou l'Auger, bien qu'extrêmement précises, sont destructives, coûteuses et inadaptées au contrôle en série. Par conséquent, la qualité du résultat repose essentiellement sur la maîtrise des paramètres du procédé, c'est-à-dire la concentration de la solution acide, la température du bain, la durée d'immersion, ainsi que la qualité des rinçages et du séchage. Cette maîtrise impose une validation rigoureuse du procédé, une qualification des équipements, une formation des opérateurs et un suivi documentaire continu.

Les normes ASTM F86 et ASTM A967

Trois références normatives méritent qu’on s’y attarde. L’ASTM F86 s’adresse directement au monde médical : elle couvre la préparation de surface des implants métalliques chirurgicaux, qu’il s’agisse d’aciers inoxydables, de titane ou d’alliages cobalt-chrome. Elle décrit les bonnes pratiques de nettoyage, de décapage et de passivation, et fixe les exigences de propreté de surface que le fabricant doit atteindre. C’est en quelque sorte le socle réglementaire pour quiconque fabrique un implant métallique.

L’ASTM A967, elle, a une portée plus large. Dédiée spécifiquement à la passivation chimique des aciers inoxydables, elle détaille plusieurs méthodes — bain d’acide nitrique, bain d’acide citrique, électropolissage — en précisant pour chacune les plages de concentration, de température et de durée recommandées. Elle propose aussi une batterie d’essais de vérification, ce qui en fait un guide opérationnel très concret pour mettre au point et valider un procédé de passivation.

Il est intéressant de lire aussi la norme ASTM B600 qui traite spécifiquement des implants en alliage de titane

Le test au ferroxyle pour la validation initiale et la surveillance en production

L'ASTM A967 prévoit différents tests de validation, dont le test au ferroxyle, qui se présente comme un essai qualitatif simple et rapide permettant de détecter la présence de fer libre en surface d'un acier inoxydable après passivation. Il s'agit d'appliquer une solution réactive de ferricyanure de potassium et d'acide nitrique sur la surface à contrôler. En présence de fer libre, cette solution de couleur jaune vire au bleu en quelques minutes par formation de bleu de Prusse — indicateur visuel immédiat d'une passivation insuffisante.

Le test au ferroxyle constitue un outil précieux pour qualifier un procédé de passivation. Lors de la validation initiale, il permet de confirmer que les paramètres retenus éliminent efficacement le fer libre de la surface. En production courante, il peut servir d'essai de routine sur des échantillons témoins traités dans les mêmes conditions que les pièces de série. Cela permet de surveiller la stabilité du procédé dans le temps.

Bien qu'il ne remplace pas une caractérisation complète de la couche passive, le test au ferroxyle offre un bon compromis entre simplicité de mise en œuvre, coût modéré et pertinence du résultat. Il s'impose comme un outil incontournable dans l'arsenal de qualification des procédés de passivation des implants métalliques.
